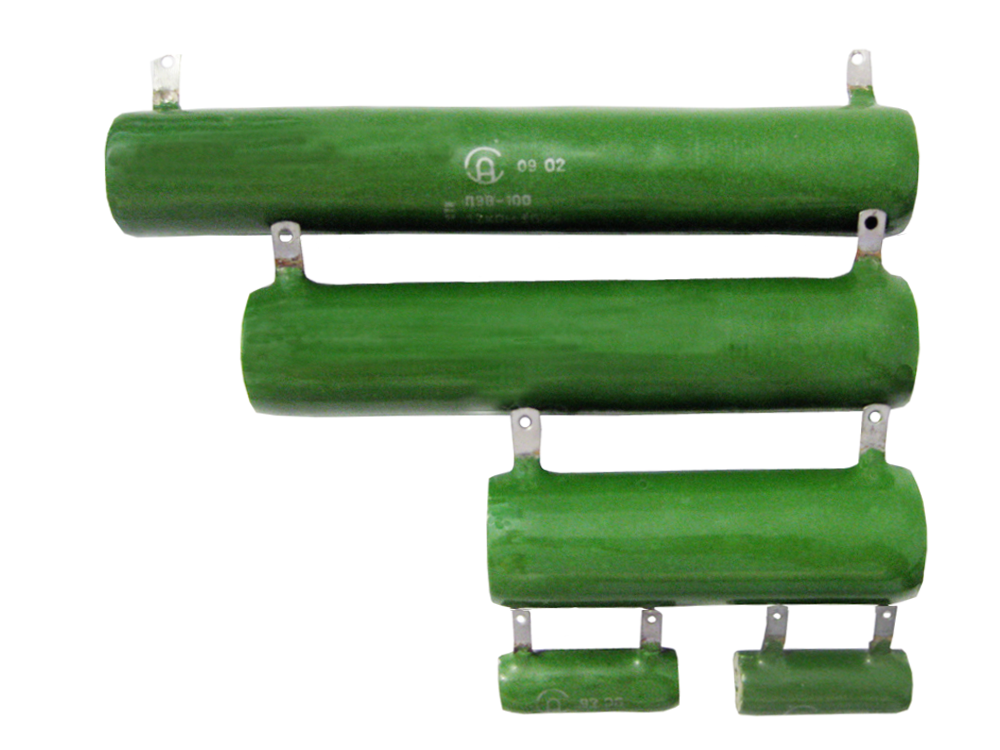

Резистор проволочный 50 В 7,5 Ом

Резистор проволочный 50 В 7,5 Ом

  • В наличии
  • Код: 00005075

3 500 Тг.

Купить
+7 727 349 4051
Офис
  • +7 747 094 5124
    Офис
  • График работы
  • Для Связи
возврат товара в течение 14 дней за счет покупателя
Резистор проволочный 50 В 7,5 Ом
Резистор проволочный 50 В 7,5 ОмВ наличии
3 500 Тг.
Купить
+7 727 349 4051
Офис
  • +7 747 094 5124
    Офис
Описание
Информация для заказа

Резисторы ПЭВ – постоянные проволочные (П) эмалированные (Э) влагостойкие (В) трубчатые резисторы, номинальное сопротивление от 1 Ом до 100 кОм рассеиваемая мощность в зависимости от номинала – от 3Вт до 160Вт. Предназначены для эксплуатации в цепях постоянного и переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Надежность монтажа резисторов ПЭВ обеспечивается креплениями.

Конструкция резистора мощного ПЭВ

Конструктивно резисторы ПЭВ выполнены в виде трубчатого основания из керамики (высокопрочный ультрафарфор или талько-шамотная огнеупорная керамика). В качестве обмотки используется константановая (для низкоомных резисторов) или нихромовая (для высокоомных резисторовпроволока. Покрыты резисторы ПЭВ шаром стекловидной теплостойкой эмали зеленого цвета.

Выводы резисторов – жесткие, ленточного типа с отверстиями под винт или для подпайки внешних проводников, латунные. Вид монтажа – навесной.

Допустимое отклонение сопротивления резисторов ПЭВ составляет ±5%±10%. Ряд промежуточных значений номинальных сопротивлений – Е24 PDFРяд номиналов резисторов Е24. Взаимозаменяемыми аналогами предоставленных резисторов являются постоянные проволочные резисторы С5-35В.

При переменном токе предельное рабочее напряжение составляет 1000В, при постоянном токе – 1400В. Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С. Сопротивление изоляции проволочных резисторов ПЭВ составляет не менее 1000 МОм. Наработка – не менее 10 000 ч.

Ряд номиналов резисторов ПЭВ
Проволочные эмалированные влагостойкие трубчатые постоянные резисторы ПЭВ Допустимое отклонение сопротивления ± 5%
± 10%
Предельное рабочее напряжение 1400 В
Температура окружающего воздуха -60°С ... +155°С
Повышенная рабочая температура среды 70ºС



Маркировка резисторов ПЭВ:

П Э В 160Вт   100кОм   ±10%
П Проволочный резистор.
Э Эмалированный резистор.
В Влагостойкий резистор.
160Вт Номинальная мощность.
100кОм Номинальное сопротивление.
±10% Допустимое отклонение сопротивления.



Габаритные и установочные размеры резисторов ПЭВ:

Серия L, мм ØD, мм H, мм Ød, мм Ød1, мм B, мм A, мм Схема
ПЭВ-3Вт 26 14 28 6 2 4,5 3,5 Габаритные и установочные размеры резисторов ПЭВ
ПЭВ-7,5Вт 35
ПЭВ-10Вт 41
ПЭВ-15Вт 45 17 31 8,5
ПЭВ-25Вт 50 20 35 13
ПЭВ-50Вт 90 29 43 21 3 6 4,5
ПЭВ-75Вт 140
ПЭВ-100Вт 170
ПЭВ-160Вт 215 21

Условия эксплуатации резисторов ПЭВ:

Температура окружающего воздуха от -60°С до +155°С
Повышенная рабочая температура среды 70ºС
Диапазон атмосферного рабочего давления 666 Па – 303 960 Па
Температурный коэффициент сопротивления в интервале рабочих температур, 1/°С ±500×10-6
Относительная влажность при температуре +35°С без конденсации влаги до 98%
Синусоидальная вибрация:
Диапазон частот 10 Гц – 1000 Гц
Амплитуда ускорения 200 м/с2
Механический удар одиночного действия:
Пиковое ударное ускорение 5000 м/с2
Длительность действия 0,5±0,2 мс
Механический удар многократного действия:
Пиковое ударное ускорение 1500 м/с2
Длительность действия 1±0,3 мс
Сопротивление изоляции:
В нормальных климатических условиях, в течение минимальной наработки 1000 МОм
В течение минимального срока сохраняемости 100 МОм
После длительного и кратковременного воздействия повышенной влажности 400 МОм
Изменение сопротивления после воздействия:
Каждой из механических нагрузок ±2%
Трехкратной смены температур от повышенной до пониженной ±2%
Повышенной относительной влажности при длительном воздействии ±3%
Повышенной относительной влажности при кратковременном воздействии ±2%
Надежность:
Минимальная наработка 15 000 ч.
Минимальный срок сохраняемости 15 лет

Паспорт резисторов серии ПЭВ:

  • Паспорт резисторов серии  ПЭВ

  • Паспорт резисторов серии  ПЭВ

Указания по применению и эксплуатации резисторов ПЭВ:



  • При работе с резисторами ПЭВ пайку следует производить в специально предназначенных отверстиях.
  • При монтаже резисторов в аппаратуре рекомендуется применять припой ПОС-40 по ГОСТ 21931. Температура жала паяльника 300°С. Мощность паяльника 65 Вт. Флюс должен состоять из 25% по массе канифоли и 75 % по массе изопропилового или этилового спирта. Время пайки 5 с.
  • Напряжение, которое может быть подано на резистор, не должно превышать величины рассчитанной исходя из номинальной (или допустимой) мощности рассеяния Pном и номинального сопротивления Rном по формуле U2max = Pном * Rном.
  • Значение резонансной частоты - 1500 Гц.
  • 95-процентный ресурс - 30 000 ч.
  • Резисторы ПЭВ допускают эксплуатацию в условиях воздействия газовых сред следующего состава (без образования взрывоопасной смеси):
    • азот — до 96%;
    • кислород — до 50%;
    • углекислый газ — до 3%;
    • водород — до 20%;
    • гелий — до 1%;
    • аргон — до 1,5%.
  • Резисторы ПЭВ допускают эксплуатацию в процессе и после воздействия пониженного до 10~5 мм рт. ст. атмосферного давления.
  • В цепях с напряжением более 500В резисторы должны применяться с дополнительной изоляцией в точках крепления.
  • При использовании резисторов ПЭВ в аппаратуре с вибрационными нагрузками от 1 до 2500 Гц с ускорением 176,6 м/c2 (18g) выводы резисторов должны быть распаяны проводом сечением 0,5 мм2 с изоляцией выводов полихлорвиниловой трубкой Ø4 мм длиной 15-20 мм – для резисторов 5–25 Вт и Ø5 мм длиной 15-20 мм – для резисторов 50–100 Вт.
  • Значение растягивающей силы должно быть 20Н (2 кгс).
  • Верхняя частота диапазона, в котором должны отсутствовать резонансные частоты - 1000 Гц.
  • Температура перегрева не более 250°С.

Зависимость мощности рассеяния резистора от температуры:

Мощность рассеивания резисторов ПЭВ
