Тиристор силовой Энергия  Т132-50-13

Тиристор силовой Энергия Т132-50-13

  • Под заказ, 7 дней
  • Код: 1325013

16 000 Тг.

Купить
+7 727 349 4051
Офис
  • +7 747 094 5124
    Офис
  • График работы
  • Для Связи
возврат товара в течение 14 дней за счет покупателя
Тиристор силовой Энергия  Т132-50-13
Тиристор силовой Энергия Т132-50-13Под заказ, 7 дней
16 000 Тг.
Купить
+7 727 349 4051
Офис
  • +7 747 094 5124
    Офис
Описание
Характеристики
Информация для заказа

Тиристор низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый средний прямой ток в открытом состоянии - 50 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 200 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

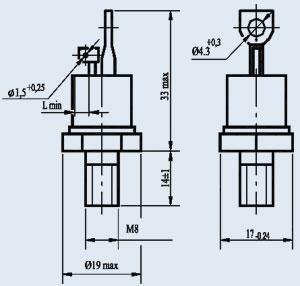

Габаритные размеры:
- общая длина - 47 мм
- длина шпильки - 14 мм
- резьба - М8
Масса тиристора не более 27 г.
Рекомендуемые охладители: О131, О231, О331.

Структура условного обозначения:
Т132-50-2
Т - тиристор;
1 - порядковый номер модификации конструкции;
3 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
50 - максимально допустимый средний ток в открытом состоянии, А;
2 - класс по повторяющемуся напряжению.

Технические характеристики тиристоров низкочастотных штыревого исполнения Т132-50:

Наименование
тиристора
Максимально допустимые значения параметров при Тп=25°С Значения параметров при Тп=25°С Tj
IT(AV) UDRM/URRM ITSM rT (duD/dt)crit (diT/dt)crit UTM UT(TO) IL IH IGT UGT td tq IDRM/IRRM Rthjc
А В А МОм В/мкс А/мкс В В мА мА мА В мкс мкс мА °С/Вт °С
Т132-50-1 50 100 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-2 50 200 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-3 50 300 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-4 50 400 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-5 50 500 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-6 50 600 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-7 50 700 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-8 50 800 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-9 50 900 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-10 50 1000 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-11 50 1100 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-12 50 1200 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-13 50 1300 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-14 50 1400 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-15 50 1500 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125
Т132-50-16 50 1600 900 4,8 50…1000 125 1,75 1 150 90 100 3 2 63…250 2 0,5 -60…+125


Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Повторяющееся импульсное обратное напряжение.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.

Производитель  Энергия
