Тиристор силовой Энергия  Т132-63-6

Тиристор силовой Энергия Т132-63-6

  • Под заказ, 7 дней
  • Код: 132636

16 000 Тг.

Купить
+7 727 349 4051
Офис
  • +7 747 094 5124
    Офис
  • График работы
  • Для Связи
возврат товара в течение 14 дней за счет покупателя
Тиристор силовой Энергия  Т132-63-6
Тиристор силовой Энергия Т132-63-6Под заказ, 7 дней
16 000 Тг.
Купить
+7 727 349 4051
Офис
  • +7 747 094 5124
    Офис
Описание
Характеристики
Информация для заказа

Тиристор низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый средний прямой ток в открытом состоянии - 63 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1200 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

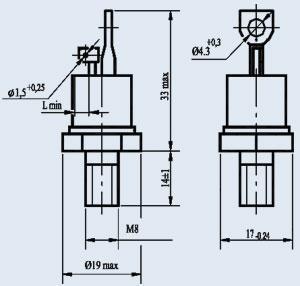

Габаритные размеры:
- общая длина - 47 мм
- длина шпильки - 14 мм
- резьба - М8
Масса тиристора не более 27 г.
Рекомендуемые охладители: О131, О231, О331.

Структура условного обозначения:
Т132-63-12
Т - тиристор;
1 - порядковый номер модификации конструкции;
3 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
63 - максимально допустимый средний ток в открытом состоянии, А;
12 - класс по повторяющемуся напряжению.

Технические характеристики тиристоров низкочастотных штыревого исполнения Т132-63:

Наименование
тиристора
Максимально допустимые значения параметров при Тп=25°С Значения параметров при Тп=25°С Tj
IT(AV) UDRM/URRM ITSM rT (duD/dt)crit (diT/dt)crit UTM UT(TO) IL IH IGT UGT td tq IDRM/IRRM Rthjc
А В А МОм В/мкс А/мкс В В мА мА мА В мкс мкс мА °С/Вт °С
Т132-63-1 63 100 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-2 63 200 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-3 63 300 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-4 63 400 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-5 63 500 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-6 63 600 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-7 63 700 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-8 63 800 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-9 63 900 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-10 63 1000 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-11 63 1100 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125
Т132-63-12 63 1200 820 3 50…1000 125 1,6 1 150 90 100 3 2 63…250 2 0,43 -60…+125


Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Повторяющееся импульсное обратное напряжение.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.

Производитель  Энергия
