Т132-16-14
Тиристор низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый средний прямой ток в открытом состоянии - 16 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1400 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

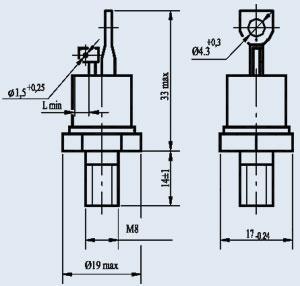

Габаритные размеры:
- общая длина - 47 мм
- длина шпильки - 14 мм
- резьба - М8
Масса тиристора не более 27 г.
Рекомендуемые охладители: О131, О231, О331.
Структура условного обозначения:
Т132-16-14
Т - тиристор;
1 - порядковый номер модификации конструкции;
3 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
16 - максимально допустимый средний ток в открытом состоянии, А;
14 - класс по повторяющемуся напряжению.
Технические характеристики тиристоров низкочастотных штыревого исполнения Т132-16:
Наименование тиристора |
Максимально допустимые значения параметров при Тп=25°С | Значения параметров при Тп=25°С | Tj | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | Rthjc | ||
А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
Т132-16-13 | 16 | 1300 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Т132-16-14 | 16 | 1400 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Т132-16-15 | 16 | 1500 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Т132-16-16 | 16 | 1600 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Т132-16-17 | 16 | 1700 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Т132-16-18 | 16 | 1800 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Т132-16-19 | 16 | 1900 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Т132-16-20 | 16 | 2000 | 9 | 220 | - | 50…1000 | 100 | 2,2 | 1,4 | 150 | 90 | 100 | 3 | 3 | 63…250 | 1 | -60…+125 |
Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Максимальное повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.
Основные | |
---|---|
Производитель | Энергия |
