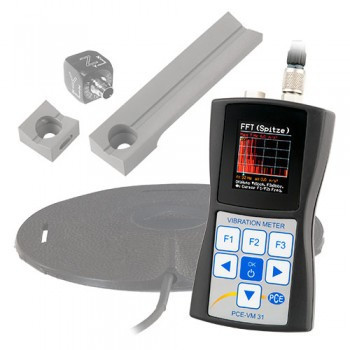

ВиброанализаторPCE-VM 31-HAWB
- Под заказ
- Код: 79921262
Отправка с 23 апреля 20249 461 800 ₸
- +7 (775) 522-77-66
Промышленный виброанализатор с расширенным рабочим диапазоном до ускорению до 1100 м/сек² и по перемещению до 10.000 мм/сек. Оригинальная европейская сборка сенсора и блока управления прибора.
|
Виброметр PCE-VM 31-HAWB
|
|||
|
Das Vibrationsmessgerät PCE-VM 31-HAWB wurde entwickelt, um Humanschwingungen am Arbeitsplatz zu analysieren. So können mit dem Vibrationsmessgerät Ganzkörper-Humanschwingungen nach ISO 2631 und Hand-Arm-Humanschwingungen nach ISO 5349 gemessen werden. Dazu verfügt das Vibrationsmessgerät über zwei Triaxial-Beschleunigungsaufnehmer für Sitz- bzw. Handmessungen. Zudem können mit den passenden Sensoren auch Schwingungsmessungen an Maschinen durchgeführt werden. Hierbei kann das Vibrationsmessgerät die Parameter Geschwindigkeit, Beschleunigung und Weg bestimmen. Auch SEAT-Messungen können mit einem speziellen Sensor durchgeführt werden. Insgesamt verfügt das Vibrationsmessgerät PCE-VM 31-HAWB über 4 Low-Power- IEPE-Eingänge mit TEDS-Unterstützung zum Anschluss von Sensoren. Die gemessenen Werte können unter anderem als gleitender bzw. Intervall-Effektivwert, Vektorsumme oder Schwingungsdosis angezeigt werden. Der integrierte Flash-Speicher bietet genug Platz für bis zu 10.000 Messwertdatensätze bzw. bis zu 1.000 FFTs. Über die USB-Schnittstelle können die Daten zudem an einen PC übertragen werden. Dort können sie z.B. mit Excel weiter ausgewertet werden. |
|||
|
|
|||
| - Messung von Humanschwingungen - Geschwindigkeit, Beschleunigung, Weg - Dreikanal-FFT - TEDS-Unterstützung |
- Speicher für 10.000 Messwerte |
||
Technische Spezifikationen |
|||
| Messbereich | Sensor mit 1 mV/(m/s²) | Sensor mit 10 mV/(m/s²) | |
| Beschleunigung | 1100 m/s² | 110 m/s² | |
| Geschwindigkeit | 100 ... 10.000 mm/s (1 kHz/1 Hz) |
10 ... 1.000 mm/s (1 kHz/1 Hz) |
|
| Weg (Spitzenwerte) | 250 ... 15.000 µm (5 Hz/250 Hz) |
25 ... 1.500 µm (5 Hz/250 Hz) |
|
Anzeigeauflösung (1 / 10 mV/(m/s²)) |
|||
| Beschleunigung | 0,01 m/s² | ||
| Geschwindigkeit | 0,1 mm/s | ||
| Weg | 1 µm | ||
Linearitätsbereich |
> 75 dB für ±6 % Fehler |
||
| Rauschen | < 0,003 m/s² | ||
| Eingänge | 4 Low-Power-IEPE-Eingänge; 0,7 mA / 17 V; TEDS- Unterstützung, IEEE1451.4, Template 25 | ||
| Sensorempfindlichkeit | 0,8 - 120 mV/(m/s²) | ||
| Anzeigegrößen Humanschwingung (Beschleunigung) |
Intervall-Effektivwert Vektorsumme max. gleitender Effektivwert (MTVV) Schwingungsdosis (VDV) |
||
| Anzeigegrößen Beschleunigung, Geschwindigkeit, Weg | gleitender Effektivwert max. Effektivwert Vektorsumme Spitzenwert Maximal-Spitzenwert |
||
| Filter | Bewertungsfilter: Wb, Wc, Wd, Wh, Wj, Wk, Wm unbewertet: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K) Beschleunigung: 0,1 - 2000 Hz / 1 - 1000 Hz Geschwindigkeit: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz Weg: 5 - 250 Hz |
||
| Frequenzanalyse (FFT) | 125 Linien für X/Y/Z, Spitzenwertspektrum der Beschleunigung, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz | ||
| Память | встроенная, на 10.000 значений, 1.000 FFts, с указанием даты, времени и комментариев | ||
| Дисплей | OLED, 128 x 160 Pixel, цветной | ||
| Интерфейсы | USB 2.0, Full Speed, CDC-Modus (вирутальный COM-порт), кабель VM2x-USB | ||
| Питание | 3 батареи 1,5В типа AAA или от АКБ (LR03 или HR03) | ||
| Условия эксплуатации | -20 ... +60 °C, < 95 % отн. валжн. | ||
| Набариты | 125 x 65 x 27 mm (ohne Steckverbindungen) | ||
| Вес | 140 гр. | ||
|
|
|||
|
1 x виброметр PCE-VM 31, 1 x сенсор для размещения на теле человека KB103SVD, 1 x Сенсор для установки на руку человека KS903.10, 1 x кабель подключения 3 м, 1 x адаптер 140, 1 x адаптер для ручного сенсора 142, 1 x кабель USB, 3 x батареи, 1 x руководство пользователя, 1 x приборный кейс |
|||
| Основные | |
|---|---|
| Тип | Кабель |
- Цена: 9 461 800 ₸
