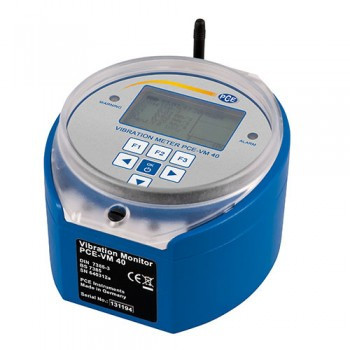

PCE-VM 40B Виброметр для зданий и сооружений

Gebäude Schwingungsmesser PCE-VM 40B nach DIN 4150-3, BS 7385 und SN 640312a /

triaxialer Beschleunigungssensor / mobile Ausführung mit Akku / mit FFT Analyse /

interner Datenspeicher / SMS-Versand bei Grenzwertüberschreitung

Mit dem Gebäude Schwingungsmesser der PCE-VM Serie können Schwingungen, Vibrationen und Erschütterungen an Gebäuden, Brücken, Türmen und anderen Bauwerken ermittelt werden. Der Gebäude Schwingungsmesser bewertet die Schwingungen entsprechend gängiger Normen. Dabei entspricht der Gebäude Schwingungsmesser der DIN 4150-3, der BS 7385 und der SN 640312a wodurch Aussagen hinsichtlich der dauerhaften Schädigung von Gebäudestrukturen getroffen werden können. Tieffrequente Schwingungen und Erschütterungen, beispielsweise ausgelöst durch Baustellen, Verkehrsbelastungen oder industrielle Verarbeitungsprozesse werden durch Körperschall übertragen und können an angrenzenden Wohngebäuden dauerhaft Schäden verursachen. Mit dem Gebäude Schwingungsmesser können dank der Datenloggerfunktion bis zu 100000 entsprechende Ereignisse ereignis- oder zeitgesteuert aufgezeichnet werden.

Dank übersichtlicher Menüführung kann der Gebäude Schwingungsmesser einfach für den jeweiligen Anwendungsfall eingestellt werden. Nach Angabe der normgerechten Betriebsart kann zwischen Kurzzeiterschütterungen und Langzeiterschütterungen sowie der Gebäudeart (Industriegebäude, Wohngebäude, Baudenkmal oder Rohrleitung) ausgewählt werden. Überschreitungen von Grenzwerten werden direkt im Gerät angezeigt, ebenso ist es möglich entsprechende Ereignisse über ein GSM-Modul per SMS zu versenden (nur PCE-VM 40B).

Neben dem Speichern und Versenden von Schwingungsdaten können die Messwerte auch direkt vor Ort auf dem Display des Gebäude Schwingungsmesser abgelesen werden. Neben der Schwinggeschwindigkeit in allen 3 Raumrichtungen wird auch die Vektorsumme sowie die Hauptfrequenz und die Raumrichtung mit der größten Schwingamplitude angezeigt. Auch das FFT-Spektrum sowie der für die ausgewählte Norm maßgebliche Grenzwert wird dargestellt.

- nach DIN 4150-3, BS 7385, SN 640312a
- triaxialer Beschleunigungssensor
- mobile Ausführung mit Akku
- interner Datenspeicher
- SMS-Versand bei Grenzwertüberschreitung
- FFT Analyse

Technische Spezifikation zur Gebäude Schwingungsmesser PCE-VM 40B

Messgröße

Spitzenwert von Schwinggeschwindigkeit
Spitzenwert von Schwingbeschleunigung

Unterstützte Normen

DIN 4150-3; BS 7385, SN 640312A

Schwingungsaufnehmer

Dreiachsiger piezoelektrischer Scher-Beschleunigungsaufnehmer

Anzeigebereich (Spitzenwert) Schwingbeschleunigung

0,001 ... 15 m/s²

Anzeigebereich (Spitzenwert) Schwinggeschwindigkeit

0,01 ... 2400 mm/s bei 1 Hz
0,01 ... 30 mm/s bei 80 Hz
(Messbereichsendwert frequenzabhängig)

Messgenauigkeit (Referenzfrequenz 16 Hz)

±3 %, ±2 Digits, 100 Hz Tiefpass
±3 %, ±2 Digits, 398 Hz Tiefpass

Anzeige

LCD, s/w, 128 x 64 Punkte, beleuchtet,
3 Spitzenwerte (X/Y/Z) oder Vektorsumme,
Hauptfrequenz,
50-Linien-FFT-Spektrum,
Batteriezustand,
Datum und Uhrzeit

Alarmierung

Warn- und Alarm-LEDs neben der Anzeige,
Relaisausgang (Wechselkontakt, max. 100 VDC / 2 A)

GSM-Modem

Quad-Band (850, 900, 1800, 1900 MHz)

SMS-Alarmfunktion

SMS-Versand bei Alarm ethält Messwerte für X/Y/Z, Frequenz, Datum, Zeit, Gerätename

GSM-Zusatzfunktionen

Telefonanruf mit Headset (über Adapter VM40-HS)
SMS-Versand

Messwertspeicher

Eingebaute Mikro-SD-Karte,
max. 100000 Messwerte (X/Y/Z, Frequenz, Datum, Zeit, Gerätename)

Analog-/Digital-Wandler

24 - Bit, Sigma-Delta

USB-Schnittstelle

USB 2.0, CDC-Modus, über Kabel VM2x-USB

Akkumulator

NiMH, 4,8 V / 9 Ah, Ladezeit: 10 h
Pufferbetrieb ohne Akkunutzung über USB
(z.B. USB-Steckernetzgerät / USB-Powerbank)

Batteriebetriebsdauer je Akkuladung

5 ... 15 Tage, je nach Temperatur, Einschaltdauer der Diplaybeleuchtung und Nutzung der GSM-Funktion

Menüsprachen

Deutsch / Englisch

Betriebstemperaturbereich

-20 ... +60 °C

Schutzart

IP64

Abmessungen

150 x 140 x 80 mm

Gewicht

2 kg

Zubehör im Lieferumfang

USB-Kabel VM2x-USB
Lade-/Steckernetzgerät VM40-CH

Optionales Zubehör

Dreifuß-Bodenplatte VM40-BP
Headset-Adapter VM40-HS

Lieferumfang Gebäude Schwingungsmesser

1 x Gebäude Schwingungsmesser PCE-VM 40B, 1 x USB-Kabel VM2x-USB,
1 x Lade-/Steckernetzgerät VM40-CH, 1 x Bedienungsanleitung
