3-х фазный ваттметр и энергомонитор (реального времени) с функцией записи данных и передачей их на компьютер

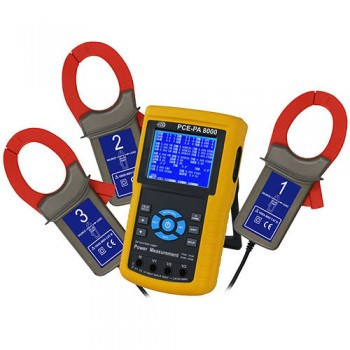

Анализатор качества электроэнергии и ваттметр PCE-PA 8000
Анализатор PCE-PA 8000 позволяет проводить измерения в однофазной и трехфазной схемах. С помощью данного прибора Вы можете производить более длительные измерения. Значения измерений сохраняются в формате xls на SD-карту прибора, затем Вы с легкостью сможете проанализировать данные на компьютере. Частоту измерений можно настроить — от 2 до 7200 секунд. Анализатор также измеряет электроэнергию и определить коэффициент электрической мощности и фазовый угол. Зажимы прибора могут использоваться для кабелей диаметром в 50мм. Анализатор PCE-PA 8000 идеально подходит для применения в электросетях. Дисплей размером в 3.7 дюйма позволяет прочитать все измеренные значения для быстрого анализа, а также отображает ток, напряжение и электроэнергию.
· Анализ электросети 3 фаз/ 4 проводников 3 фаз/ 3 проводников, 1 фазы/ 2 проводников, 1 фазы/ 3 проводников
· измеряет истинное значение тока и напряжения
· измеряет активную, фиксируемую и реактивную мощность
· коэффициент мощности, фазовый угол
· измеряет напряжение до 600 В
· измеряет ток до 1200 А
· отвечает стандартам IEC 1010 и CAT III 600V
· встроенный таймер и календарь для сохранения данных
· измеренные значения сохраняются на SD карту
· данные сохраняются в формате Excel для оценки
· данные можно перенести на ПК через кабель для передачи данных
· большой ЖК-дисплей 3.7 дюймов
Технические характеристики
Напряжение (AC V) |
||
Диапазон измерения |
Разрешение |
Точность |
10 V ... 600 V (фазное напряжение) |
0.1 V |
±(0.5 % + 0.5 V) |
10 V ... 600 V (фазное напряжение) |
||
Ток (AC А) |
||
Диапазон измерения |
Разрешение |
Точность |
20 А |
0.001 A (<10 A) 0.01 A (≥10 A) |
±(0.5 % + 0.1 V) |
200 А |
0.01 A (<100 A) 0.1 A (≥100 A) |
±(0.5 % + 0.5 A) |
1200 А |
0.1 A (<1000 A) 1 A (≥1000 A) |
±(0.5 A + 5 A) |
Активная мощность |
||
Диапазон измерения |
Разрешение |
Точность |
0 KW ... 9.999 KW |
0.001 KW |
±(1 % + 0.008 KW) |
10 KW ... 99.99 KW |
0.01 KW |
±(1 % + 0.008 KW) |
100 KW ... 999.9 KW |
0.1 KW |
±(1 % + 0.8 KW) |
1 MW ... 9.999 MW |
0.001 MW |
±(1 % + 0.008 MW) |
Фиксируемая мощность |
||
Диапазон измерения |
Разрешение |
Точность |
0 KVA ... 9.999 KVA |
0.001 KVA |
±(1 % + 0.008 KVA) |
10 KVA ... 99.99 KVA |
0.01 KVA |
±(1 % + 0.08 KVA) |
100 KVA ... 999.9 KVA |
0.1 KVA |
±(1 % + 0.8 KVA) |
1 MVA ... 9.999 MVA |
0.001 MVA |
±(1 % + 0.008 MVA) |
Реактивная мощность |
||
Диапазон измерения |
Разрешение |
Точность |
0 KVAR ... 9.999 KVAR |
0.001 KVAR |
±(1 % + 0.008 KVAR) |
10 KVAR ... 99.99 KVAR |
0.01 KVAR |
±(1 % + 0.08 KVAR) |
100 KVAR ... 999.9 KVAR |
0.1 KVAR |
±(1 % + 0.8 KVAR) |
1 MVAR ... 9.999 MVAR |
0.001 MVAR |
±(1 % + 0.008 MVAR) |
Активная мощность |
||
Диапазон измерения |
Разрешение |
Точность |
0 KWh ... 9.999 KWh |
0.001 KWh |
±(1 % + 0.008 KWh) |
10 KWh ... 99.99 KWh |
0.01 KWh |
±(1 % + 0.08 KWh) |
100 KWh ... 999.9 KWh |
0.1 KWh |
±(1 % + 0.8 KWh) |
1 MWh... 9.999 MWh |
0.001 MWh |
±(1 % + 0.008 MWh) |
Фиксируемая мощность |
||
Диапазон измерения |
Разрешение |
Точность |
0 KVAh ... 9.999 KVAh |
0.001 KVAh |
±(2 % + 0.008 KVAh) |
10 KVAh ... 99.99 KVAh |
0.01 KVAh |
±(2 % + 0.08 KVAh) |
100 KVAh ... 999.9 KVAh |
0.1 KVAh |
±(2 % + 0.8 KVAh) |
1 MVAh... 9.999 MVAh |
0.001 MVAh |
±(2 % + 0.008 MVAh) |
Реактивная мощность |
||
Диапазон измерения |
Разрешение |
Точность |
0 KVARh ... 9.999 KVARh |
0.001 KVARh |
±(2 % + 0.008 KVARh) |
10 KVARh...99.99KVARh |
0.01 KVARh |
±(2 % + 0.08 KVARh) |
100 KVARh ... 999.9 KVARh |
0.1 KVARh |
±(2 % + 0.8 KVARh) |
1 MVARh... 9.999 MVARh |
0.001 MVARh |
±(2 % + 0.008 MVARh) |
Коэффициент мощности |
||
Диапазон измерения |
Разрешение |
Точность |
0 … 1 |
0.01 |
±0.04 |
Фазовый угол |
||
Диапазон измерения |
Разрешение |
Точность |
-180º ... 180º |
0.1º |
±1º |
Частота |
||
Диапазон измерения |
Разрешение |
Точность |
45 Hz ... 65 Hz |
0.1 Hz |
0.1 Hz |
Основные технические характеристики |
||
Дисплей |
3.7 " ЖК-дисплей (320 x 240 пикселей) светодиодная подсветка |
|
Электрические свойства |
AC V, AC A, активная мощность, фиксируемая мощность, коэффициент мощности, фазовый угол, частота сети |
|
Диапазон напряжения |
10 V ... 600 V AC, автоматический выбор диапазона |
|
Безопасность/стандарты |
IEC1010CAT III 600V |
|
Входное напряжение AC V |
10 MΩ |
|
Рабочая частота токопроводящих зажимов |
40 Hz ... 1 kHz |
|
Измеренная рабочая частота токопроводящих зажимов |
45 Hz ... 65 Hz |
|
Защита от перегрузок |
АС V |
720 V среднеквадратичное значение |
АС А |
1300 A с токоизмерительными клещами |
|
Память |
SD карта |
|
Диапазон измерения |
1 секунда |
|
Регистрация данных |
SD |
|
Диапазон измерения |
2 секунды - 7200 секунд |
|
Вывод данных |
USB or RS-232, зависит от подключающего кабеля |
|
Рабочая температура |
0 ºC ... 50 ºC |
|
Рабочая влажность |
<80 % H.r. |
|
Питание |
8 x 1.5 V AA батареи / элемент питающей сети |
|
Входной ток |
Прибор: 300 mA DC Зажим: 34 mA DC |
|
Максимальный диаметр |
50 мм |
|
Прибор: 948 г (с батареями) Зажим: 467 г (с кабелем) |
||
Параметры |
Прибор: 225 x 125 x 64 мм
Зажим: 210 x 64 x 33 мм
Зажим: 86 мм (внешний) |
Комплектация
1х анализатор электроэнергии PCE-PA 8000, 3х токопроводящие зажимы, 4х технологический кабель, 4х зажим «крокодил», 1х SD-карты 2Гб, 1х DC элементы питающей сети 9 V, 8х батарей 1.5 В AA, 1х кейс для переноски
Дополнительные аксессуары
- Для тех компаний, которые хотят включить анализатор питания PCE-PA 8000 в набор инструментов для контроля качества или для ежегодной калибровки. Лабораторная калибровка ISO включает в себя сертификат, отвечающий требованиям внутреннего контроля качества ISO. Сведения о клиенте также отображены в калибровочной документации.
- Адаптер USB-RS232
Меры безопасности при работе с прибором:
· не используйте прибор, зажимы и кабели, если видите, что они повреждены
· не подвергайте прибор ударам и другому механическому воздействию, работайте с ним аккуратно
· перед включением прибора дайте ему акклиматизироваться в окружающей среде, в которой он будет использоваться. Это особенно важно, если прибор перемещают из холодных условий в жаркие и наоборот
· ремонтировать прибор могут только квалифицированные техники PCE-Group
· не кладите прибор дисплеем вниз, чтобы не повредить клавиатуру
· используйте прибор в помещении. Использовать прибор на открытом воздухе можно только при сухой погоде
· не подвергайте прибор во время работы прямым солнечным лучам, высокой температуре, высокой влажности или конденсации
· этот прибор не имеет защиты от воды или пыли
· не подвергайте прибор воздействию агрессивной среды или едкого газа
· никогда не работайте с прибором влажными руками
· всегда надевайте защитный костюм при работе с прибором
· перед подключением измерительного кабеля или зажимов всегда в первую очередь отключайте устройство
· во избежание повреждения или короткого замыкания оставить объект измеряться без тока до подключения анализатора или зажимов
· входы не отделены друг от друга.
· удалите все измеренные линии, которые не используются в процессе установки.
· сначала подключите измерительный кабель к анализатору, а затем к измеряемому объекту
· аккуратно сложите измерительные кабели после использования
