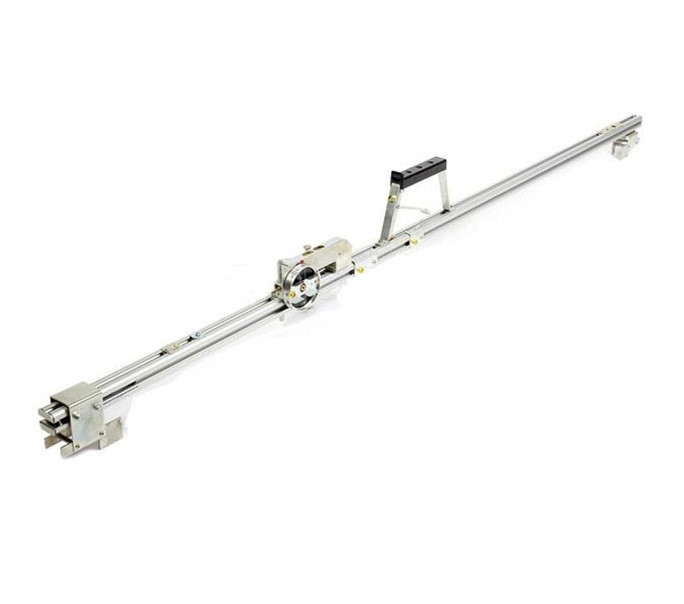

Шаблон путеизмерительный ЦУП-3

Шаблон путеизмерительный ЦУП-3

  • Под заказ, 7 дней
  • Код: 14057

301 500 Тг.

Купить
+7 727 349 4051
Офис
  • День Время работы Перерыв
    Понедельник 10:00 — 19:00
    Вторник 10:00 — 19:00
    Среда 10:00 — 19:00
    Четверг 10:00 — 19:00
    Пятница 10:00 — 19:00
    Суббота 10:00 — 14:00
    Воскресенье Выходной

    * Время указано для региона: Казахстан, Алматы

  • +7 727 349 4051Офис
    Артём Волков
    КазахстанАлматыпр Достык 105, уг. ул. Ходжимукана, офис 208 . Гостиница "Алатау"
    118120638
    volkov_artem
возврат товара в течение 14 дней за счет покупателя
У компании подключены электронные платежи. Теперь вы можете купить любой товар не покидая сайта.
Шаблон путеизмерительный ЦУП-3
Шаблон путеизмерительный ЦУП-3Под заказ, 7 дней
301 500 Тг.
Купить
+7 727 349 4051
Офис
Описание
Информация для заказа

Шаблон путеизмерительный ЦУП-3  предназначен для контроля состояния железнодорожного пути. Используется при измерении ширины колеи и взаимного возвышения одного рельса относительно другого. Шаблон путеизмерительный может эксплуатироваться на железнодорожных переездах и в зоне установки контррельса на стрелочных переводах. Путеизмерительный шаблон изготовлен для эксплуатации, а условиях умеренного климата, при температурах окружающего воздуха -40 до +40 0С.
Устройство и принцип:
Шаблон путеизмерительный состоит из следующих основных частей:
- корпуса;
- механизма измерения ширины колеи;
- механизма измерения возвышения одного рельса относительно другого.
Корпус выполнен из прямоугольной трубы, на которой устанавливается скоба ручки, корпус винта, кронштейн уровня, шкала измерения ширины, неподвижный упор.
В механизме измерения ширины колеи входит: рычаг тяги, тяга, пружина, указатель и подвижный упор.
Механизм измерения возвышения рельсов  состоит из державки с ампулой-уровнем, винтом, круговой шкалой и указателем.
Способ работы:
Для измерения ширины колеи необходимо взять путеизмерительный шаблон ЦУП-3 за ручку и нажав на рычаг тяги переместить подвижный упор внутрь шаблона. Опустив шаблон на рельсы, перпендикулярно оси пути так чтобы подвижный упор касался внутренней поверхности головки рельса, плавно опустить рычаг тяги. Убедившись, что подвижный упор касается внутренней поверхности другого рельса, производят снятие показаний ширины колеи по шкале и риски на указателе.
Для измерения возвышения одного рельса над другим, необходимо на изделии, установленным на рельсах, плавно вращать диск винта до установки воздушного пузырька ампулы – уровня между средними ризками ампулы. Убедившись в остановке колебаний пузырька, производят снятие показаний возвышения по круговой шкале и по ризке на указателе.

Технические характеристики шаблона ЦУП3:

Диапазон измерения: 1510-1550мм

Возвышение одного рельса над другим: +/-160мм

Предельная допускаемая погрешность показаний при измерениях:+/-1,0мм

Цена деления шкалы ширины колеи: 1мм

Цена деления шкалы уровня: 1мм

Габаритные размеры: 1710х100х232мм

Масса: 3,5кг
