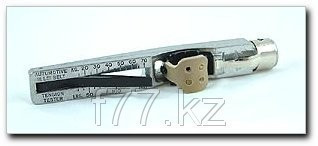

Прибор для тестирования натяжения ремня
- Под заказ
- Код: 79919232
49 800 ₸
- +7 (775) 522-77-66
Устройство для измерения натяжения ремней
Предлагаемый метод предназначен для упрощения технического обслуживания приводов на поликлиновых ремнях. Данный способ целесообразно применять в том случае, когда не известны основные технические параметры и невозможно рассчитать оптимальное предварительное натяжение.
Инструкция по использованию прибора Optikrik
Существует три метода работы с прибором для измерения натяжения ремней (см.рис. А, В, С).
Optikrik поместить в середину, между двумя шкивами, на обратную сторону ремня. До этого индикаторный рычаг полностью вдавить в шкалу.
Свободно положить прибор на измеряемый ремень и медленно нажать одним пальцем на поверхность прижима (рис. А, В или С)
Следите, чтобы во время измерения натяжения ремня только один палец касался прибора.
Как только почувствуете или услышите щелчок, сразу прекратите давление, при этом индикаторный рычаг останется в фиксированном положении.
Осторожно снимите прибор, не трогая измерительный рычаг. Запишите показания натяжения ремня (см. рис.), значение которого определяется в точке пересечения верхней кромки индикаторного рычага со шкалой.
Для надежности считывания можно ногтем большого пальца зафиксировать положение верхней стороны индикатора на шкале и затем повернуть прибор.
После этого в зависимости от результата измерения можно уменьшить или увеличить натяжения ремня, пока не будет достигнуто нужное значение, соответствующее указанному в таблице
Принцип действия:
Найдите в столбце обозначение используемого профиля
Определите наименьший диаметр шкива в системе привода
По таблице вы сможете определить соответствующее натяжение
С помощью Optikrik проверьте натяжение ремня, как было указано выше
Пример 1:
Профиль ремня Optibelt — AVX 10
Исходное значение — статическое натяжение ремня — 600 N
Натяжение ремня после приработки (рабочее натяжение) должно составлять не менее 300 N, в других случаях довести натяжение до рабочего – 300 N
При последующих профилактических осмотрах следить, чтобы минимальное рабочее натяжение не опускалось ниже 200 N, в противном случае довести до рабочего натяжения 300 N.
Пример 2:
Профиль клинового ремня Optibelt — SPZ
Наименьший диаметр шкива в приводе db — 100 мм
Статическое натяжение ремня – значение исходного предварительного натяжения — 350 N
Статическое натяжение ремня – рабочее значение предварительного натяжения после приработки — 200 N
Профиль | Диаметр наименьшего шкива (мм) | Статическое натяжение ремня ― предварительное натяжение N | ||||
---|---|---|---|---|---|---|
