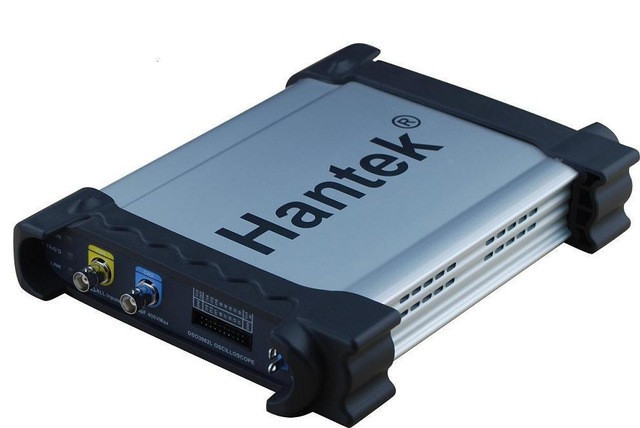

- 4 измерительных прибора в одном корпусе: осциллограф, логический анализатор, БПФ анализатор спектра, частотомер
- осциллограф: 2 канала + канал внешней синхронизации, полоса пропускания 60МГц, частота дискретизации 200Мв/c, 10К ― 16М памяти на канал
- логический анализатор: полоса пропускания 100МГц, максимальная частота выборки 100МГц, 10К ― 68М памяти на канал
- напряжение питания: 8 ― 36В DC
- USB интерфейс, опционально LAN и WIFI
- более 20 видов автоматических измерений, функция PASS/FAIL
- отличный промышленный дизайн
- программное обеспечение работает под системами Windows NT, Windows 2000, Windows XP, Vista, Windows7
- SDK (VC,VB,LABVIEW)
Технические характеристики:
Режим осциллографа | Вертикальные | Аналоговые каналы | 2 |
Полоса пропускания | 60 Мгц (-3dB) | ||
Время фронта | 5.8 нс | ||
Входное сопротивление | 1 МΩ | ||
Входная ёмкость | 25 пФ | ||
Входная чувствительность | 10 мВ/дел до 5 В/дел | ||
Режимы входа | AC / DC / GND | ||
Вертикальное разрешение | 8 бит | ||
Объём памяти | 10К-16М / канал | ||
Максимальное входное напряжение | 400V (DC+AC Peak) | ||
Горизонтальные | Частота дискретизации в реальном времени | 200 MS/s | |
Диапазоны развёртки | от 5 нс/дел до 1000 с/дел (1-2-5 последовательность) | ||
Точность развёртки | ±50ppm | ||
Триггер | Источники сигнала | CH1, CH2, EXT, D0-D15 | |
Режимы | Фронт, импульс, видео, альтернативный | ||
X-Y режим | Вход оси X | CH1 | |
Вход оси Y | CH2 | ||
Сдвиг фазы | максимум 3 градуса | ||
Курсор и измерения | Измеряемые напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot | |
Измерения времени | Частота, Период, Время нарастания, Время спада, Ширина импульса, Ширина провала, коэффициент заполнения | ||
Курсорные измерения | Горизонтальное, вертикальное, ручное, отслеживающее, автоматическое | ||
Обработка сигнала | +,- , x,÷, FFT, Инверсия | ||
Автонастройка | Есть | ||
Диапазоны напряжений |
Основные | |
---|---|
Производитель | Hantek |
- Цена: 334 800 ₸
