TUF-2000H портативный ультразвуковой расходомер

Портативный ультразвуковой расходомер TUF-2000H разработан для измерений скорости движения жидкости в закрытых трубопроводах. Приёмные датчики не контактные, зажимного (скобяного) типа, что несёт в себе множество преимуществ работы при гарантии отсутствия неполадок и неисправностей, а также возможности лёгкого монтажа прибора на объект.

Расходомер TUF-2000H использует два приёмных датчика, которые оба функционируют как ультразвуковой передатчик и приёмник. Эти устройства крепятся на внешней стороне герметичного трубопровода на установленном расстоянии друг от друга. Датчики (преобразователи) могут быть установлены методом V (V-метод), когда звук пересекает трубопровод дважды, или W методом (W-метод), когда звук пересекает трубопровод четырежды, или Z методом (Z-метод), когда преобразователи устанавливаются на трубопроводе в точности один напротив другого и звук пересекает трубу единожды. Выбор метода установки преобразователей зависит от типа трубопровода и характеристик измеряемой жидкости. Расходомер работает по принципу передачи и приёма частотно модулированного выброса акустической энергии между двумя преобразователями и измерением времени передачи звукового сигнала, необходимое для его прохождения между двумя преобразователями. Разница в измеренном времени передачи напрямую и в точности соотносится со скоростью протекания жидкости в трубопроводе.

Технические характеристики

• Линейная погрешность: 0,5%
• Повторяющая погрешность: 0,2%
• Погрешность: менее 1% при скорости потока около 0,2 м/с
• Скорость потока: -32…+32 м/с
• Диапазон диаметра труб: 15…6000 мм
• Единицы измерения: английские либо метрические
• Интерфейсы: 7 разъемов для подключения питания, датчиков
• Типы жидкостей Любые чистые жидкости, которые могут определяться ультразвуком
• Безопасность: установка парольной защиты на изменение настроек
• Дисплей 4 строки по 16 символов
• Интерфейс RS-232
• Сенсоры ТМ-1 (стандартная комплектация), остальные четыре модели опционально
• Кабель, соединяющий сенсоры и прибор Стандартно длиной 5 метров. Может быть длиной до 10 метров
• Питание: 3 батарейки ААА или адаптер питания AC/DC
• Регистрация значений: более 2000 значений
• Материал корпуса: пластик ABS
• Габариты: 210 х 90 х 30 мм
• Масса: 500 гр. (с батарейками).

Сенсоры:
• Сенсор (магнитный) TS-2: DN15…DN100 мм, темп. диапазон: -40…+110 °C;
• Сенсор (магнитный) TM-1: DN50…DN1000 мм, темп. диапазон: -40…+110 °С; 45000 KZT
• Сенсор (магнитный) TL-1: DN300…DN6000 мм, темп. диапазон: -40…+110 °С; 45000 KZT
• Высокотемпературный сенсор HTS-1: DN15…DN100 мм, -темп. диапазон: 40…+160°С; 45000 KZT
• Высокотемпературный сенсор HTM-1: DN50…DN700 мм, темп. диапазон: -40…+160 °С 45000 KZT

Высокотемпературный сенсор HTL-1: DN300…DN6000 мм, темп. диапазон: -40…+160 °С. 60000 KZT

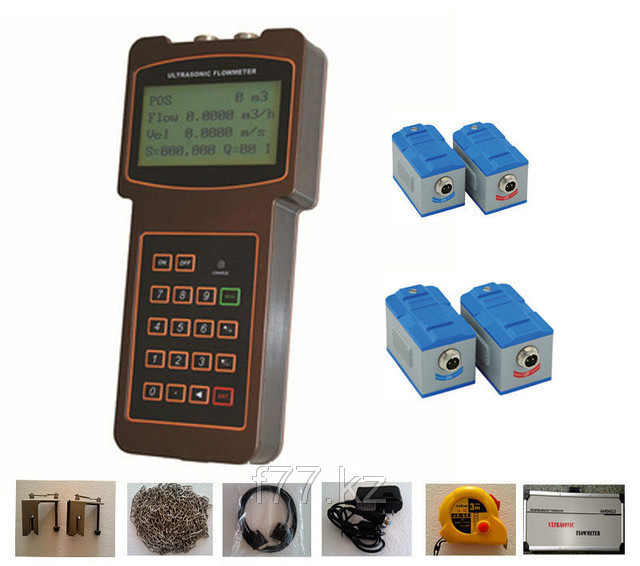

• Комплект поставки: в комплект поставки входит сенсор (магнитный) TS-2.  (возможна комплектация другими сенсорами), 2 шт., кабели сенсора 2 шт., блок питания, кабель RS-232, рулетка, программное обеспечение, крепёжные элементы, пластиковый кейс для хранения и переноски.
