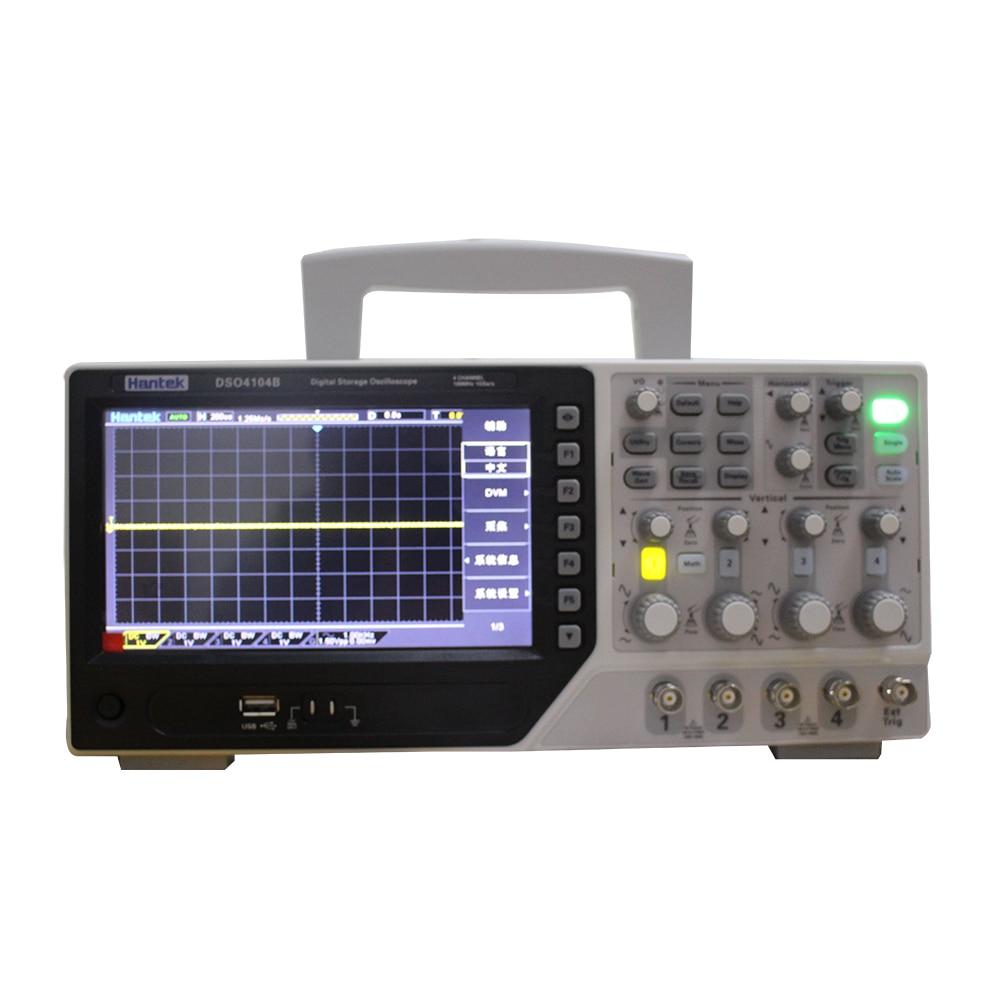

Осциллограф Hantek DSO4104C

Осциллограф Hantek DSO4104C

  • Под заказ
  • Код: 79835776
clockОтправка с 04 апреля 2024

Цену уточняйте

+7 (727) 349-40-51
Офис
  • +7 (775) 522-77-66

Заказ только по телефону

возврат товара в течение 14 дней за счет покупателя
Осциллограф Hantek DSO4104C
Осциллограф Hantek DSO4104CПод заказ
Цену уточняйте
+7 (727) 349-40-51
Офис
  • +7 (775) 522-77-66
Описание
Информация для заказа

Состав упаковки


Устройство (1 шт)
Коробка картонная (1 шт)

Кабель питания (1 шт)

Кабель USB (1 шт)

Щупы (4 шт)

Кабель BNC-BNC (1 шт)

Характеристики серии

  • 4 канала + внешний триггер
  • Управление устройством через протокол SCPI
  • FFT , + , - , * , / ,X-Y, 32 вида автоматических измерений, проверка по шаблону
  • 14 видов синхронизации, включая различные шины
  • Минимум 500 мкВ на деление
  • Встроенный генератор до 25 МГц

Спецификации

Каналов 4
Аналоговая полоса пропускания 100 МГц
Время нарастания (Rise Time) 3.5 нс
Входной импеданс 1M
Входная чувствительность 500 мкВ/деление до 10В/деление
Режимы входа AC (закрытый), DC (открытый), GND (земля)
Вертикальное разрешение 8 бит
Максимальное входное напряжение (вход 1:1) 30В rms
Режимы захвата Реальноного времени, детектор пика, усреднение, повышенное разрешение (HR)
Дискретизация реального времени 1 ГГц при 1 канале, 0.250ГГц в 4-х канальном режиме.
Диапазоны времени 2 нс/деление до 100 с/деление
Память 64K (делиться на все работающие каналы)
Точность временной задерджкм 50ppm
Точность усиления по DC ±3% для диапазона 10В/дел - 10 мВ/дел
±4% для диапазона 5мВ/дел - 500мкВ/дел
При щупе в режиме 1:1 полоса ограничена 6 МГц
Режимы триггера Фронт, Пульс, Видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний.
Параметры Время задержки: 100нс-10с

Дапазон уровня триггера
CH1-CH4: +-5 делений от центра экрана
EXT: 0-3.3В

Точность уровня триггера
CH1-CH4: +-(0.2div * V/div) (в пределах 4 делений от центра)
EXT: ±-(6% установленного значения + 40mV)
Автоматические измерения Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF
Курсорные измерения Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
Обработка сигнала +-x/, FFT (БПФ), Инвертирование, pass/fail
Экран TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USB USB 2.0 Full Speed
Питание от сети 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры 318мм х 109мм (глубина) х 150мм (высота)
Вес 2.9 Кг

Генератор

Вывод сигнала произвольной формы
Частота от 0 до 25MHz
ЦАП 2K - 200MHz регулируемый
Каналы 1 канал вывода сигнала
Длительность сигнала 2К точек
Вертикальное разрешение 12 бит
Частотная стабилизация <30ppm
Амплитуда +3.5V Max.
Выходной импеданс 50 Ом
Выходное напряжение 50mA Iпик=50mA
Пропускная полоса 25 МГц
Искажения -50dBc (1КГц), -40dBc (10 КГц)
Частотомер
Частота 0 - 50 МГц
Входная амплитуда 400m до 18V (от пика до пика)
Развязка DC
точность частоты +- ошибка базы времени +- отсчет
Входной импеданс >100К
Генератор шаблонов сигнала
Разрешене 12 бит генератор и 6 бит цифровой вход
Тип LVCMOS
